國產接觸角測量儀的突圍之路：北斗儀器關鍵技術解析
發布時間：2026-03-21 點擊次數：101
在材料科學、半導體封裝、新能源電池及生物醫療等領域，接觸角測量儀作為表征材料表面潤濕性能的核心設備，其測量精度與數據重復性直接關系到工藝控制與科研結論的可靠性。長期以來，高端市場由進口品牌主導。然而，隨著國產儀器在核心部件、軟件算法及系統集成上的持續突破，以北斗儀器為代表的國內廠商正逐步打破技術壁壘。
那么，面對市場上眾多選擇，用戶最關心的“數據準確性”究竟如何保障？本文將從光學成像系統與智能圖像處理算法兩大核心技術維度，深度解析北斗儀器如何在關鍵環節實現突破，為國產儀器正名。
一、高精度光學成像系統：為精準測量奠定視覺基石
圖像采集是接觸角測量的第一步，也是決定數據精度的源頭。如果圖像采集階段存在畸變或邊緣模糊，后續算法再精妙也無法挽回。北斗儀器在這一環節采取了工業級高配方案。
1. 百萬像素工業相機：拒絕“拖影”與“模糊”

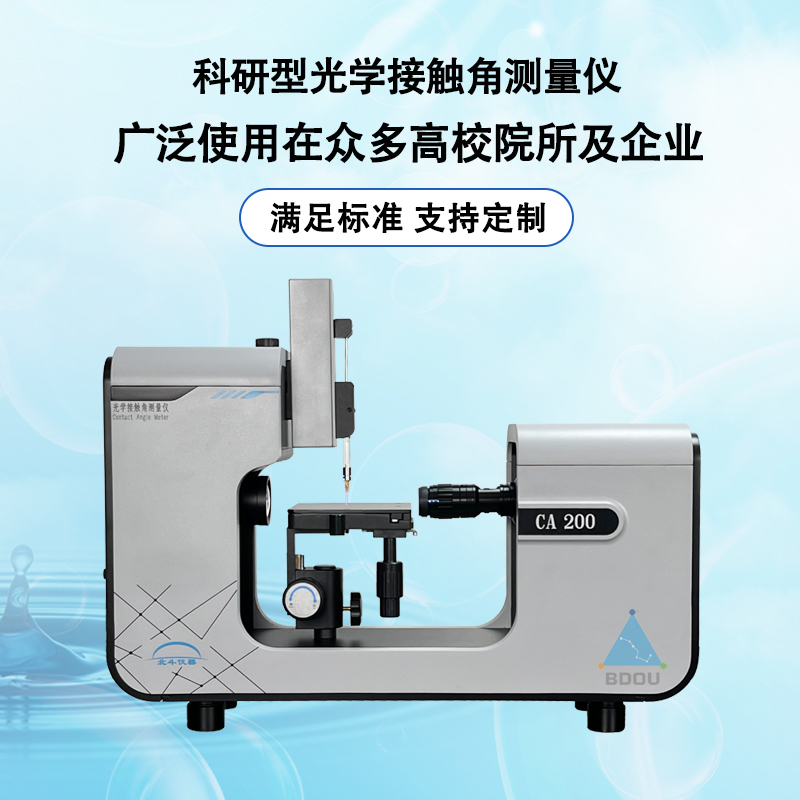

區別于部分設備采用的低成本民用攝像頭，廣東北斗儀器 接觸角測量儀全線標配百萬像素級高速工業相機。工業相機具有三大核心優勢：
高信噪比：在復雜光線環境下，依然能捕捉到清晰、純凈的液滴輪廓，避免噪點干擾邊緣識別。
高速采集：針對動態接觸角測量（如前進角、后退角、滾動角），工業相機支持高幀率拍攝，完整記錄液滴鋪展或收縮的瞬態過程，確保數據完整性。
長期穩定性：工業級器件具備更強的抗電磁干擾能力和更長的無故障工作時間，滿足產線7×24小時連續測試需求。
2. 遠心鏡頭：徹底消除“視差”與“畸變”
在測量微小液滴（通常為0.5μL-5μL）時，普通鏡頭因存在透視畸變和邊緣失真，會導致液滴輪廓在圖像邊緣被拉伸或壓縮，直接造成角度計算偏差。北斗儀器采用高分辨率遠心鏡頭，其核心特性是：
超低畸變：在景深范圍內，物體成像倍率恒定，無論液滴位于視場中央還是邊緣，均保持真實形狀。
平行光路：消除了由于物體離鏡頭距離不同帶來的測量誤差，確保無論樣品表面是否平整，液滴輪廓都能被精確還原。
通過“百萬像素工業相機+遠心鏡頭”的黃金組合，北斗儀器從硬件源頭保證了高精度接觸角測量儀廠家應有的基礎素質，為后續算法提供了最優質的原始圖像。
二、基于機器學習的智能圖像處理算法：讓邊緣識別更“聰明”
硬件采集到的圖像，需要通過算法識別出液滴輪廓并計算出切線角度。傳統算法（如簡單的閾值分割）在遇到高光反射、透明液體、低對比度或復雜背景時，常常出現“誤判”或“無法識別”。北斗儀器的突破在于，將機器學習引入圖像處理全流程。
1. 自適應背景建模與降噪
北斗自主研發的CA V2.0軟件內置了智能背景學習模塊。該模塊能夠自動識別不同樣品材質（金屬、玻璃、高分子薄膜）的表面紋理與反射特性，動態調整背景減除策略。即使面對高反光晶圓或透明涂層樣品，系統也能精準分離液滴與背景，避免因背景干擾導致的輪廓提取失敗。
2. 亞像素級邊緣檢測與經典算法融合
在邊緣定位上，北斗算法采用Canny邊緣檢測+亞像素插值技術，將邊緣定位精度提升至0.1像素級別，遠超人眼識別極限。針對不同潤濕特性的液滴，軟件集成了多種經典擬合模型：
Young-Laplace法：適用于任意角度范圍（0-180°），尤其適合超疏水或超親水樣品的精確擬合，是業內公認的“金標準”算法。
圓/橢圓/切線法：針對小角度或快速測量場景，提供靈活選擇。
用戶可根據樣品特性一鍵切換算法，軟件實時給出推薦方案，兼顧了科研的嚴謹性與產線的效率需求。
3. 基于深度學習的異常樣本自動剔除
這是北斗算法的一大亮點。在批量測試過程中，偶爾會因操作抖動、液滴污染等產生異常圖像。北斗的智能算法能夠自動識別并剔除這類異常樣本，防止“臟數據”污染最終統計結果。同時，軟件會給出提示，建議用戶檢查或重新測量，從流程上保障了數據集的真實可靠。
三、從算法到系統：北斗儀器如何定義“可靠”
硬件與軟件的深度融合，最終體現為整機的系統級可靠性。當用戶在搜索國產接觸角測量儀哪家好時，實際是在尋找一個能提供長期穩定、可溯源數據的解決方案。北斗儀器通過以下設計，回應了這一核心訴求：
全流程溯源：每一份測試報告均附帶圖像原圖、擬合曲線、環境參數及算法模型記錄，支持?jǐn)?shù)據全程回溯，滿足ISO、ASTM等國際標準對測量可追溯性的要求。
重復性驗證：出廠前，每臺設備均需通過標準樣塊（已知接觸角值）的重復性測試，確保同一測試條件下，多次測量結果的標準差控制在±0.1°以內。
開放式平臺：針對特殊樣品（大尺寸玻璃基板、異形件、柔性薄膜），北斗提供模塊化載物臺與夾具定制服務，確保“測得到”且“測得準”。
國產接觸角測量儀的突圍，并非簡單的“性價比”故事，而是核心部件、算法架構、系統工程的全面追趕與局部超越。北斗儀器通過自研高精度光學系統與機器學習算法深度融合，在數據準確性這一關鍵指標上，已達到與進口品牌同臺競技的水平。
無論是從事前沿研究的實驗室，還是追求良率提升的現代化產線，選擇一款真正高精度接觸角測量儀廠家，意味著選擇了穩定、可追溯的數據支撐。北斗儀器將持續深耕表面科學領域，用扎實的技術創新，讓“國產儀器”成為“精準可靠”的代名詞。
